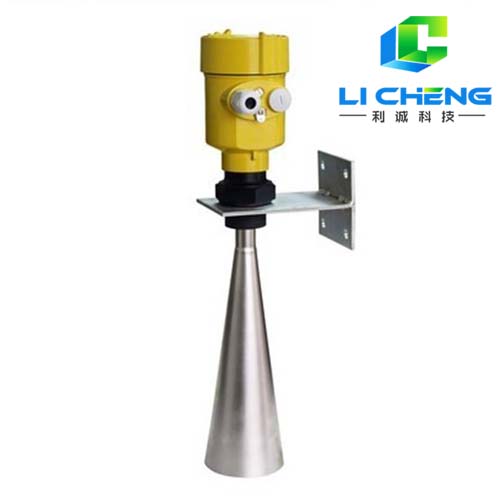

LC-SW4型雷達式水位傳感器

型號：LC-SW4　品牌：利誠

  • 產品概述：

    LC-SW4型雷達水位計采用特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

    產品特點：

    1、波束角小，能量集中，具有更強抗干擾能力。測量精度高，可靠性強

    2、無線尺寸小，便于安裝和加防塵罩等天線防護裝置

    3、重來輕，便于安裝

    4、測量范圍最高可達70米，覆蓋大型水庫等水位測量

    5、多種輸出電路接口與采集系統配合

    6、采用脈沖工作方式，雷達液位計發射功率極低，對人體及環境均無傷害

    工作原理：

      雷達水位計天線發射極窄的微波脈沖，雷達波以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收，發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。


  • 供電電壓


    標 準 型

    6～24 VDC

    功      耗

    Max12mA

    允許波紋

    -＜100Hz  Uss ＜1V ；-（100～100K）Hz   Uss ＜10mV

    電纜參數


    電纜入口/插頭

    M20xl.5電纜入口

    接線端子

    導線橫截面1.0mm?

    輸出信號

    RS485

    通訊協議

    Modbus

    輸出參數


    分 辨 率

    1.6uA

    故障信號

    電流輸出不變；20.5mA；22mA；3.9mA

    盲    區

    天線末端

    最大測量距離

    70米

    微波頻率

    26GHz

    測量間隔

    大約1秒（取決于參數設置）

    調整時間

    大約1秒（取決于參數設置）

    顯示分辨率

    1mm

    工作溫度

    -40～100℃

    過程溫度

    -40～250℃

    壓    力

    Max.4MPa

    耐    震

    機械震動10m/s?，（10～150）Hz
